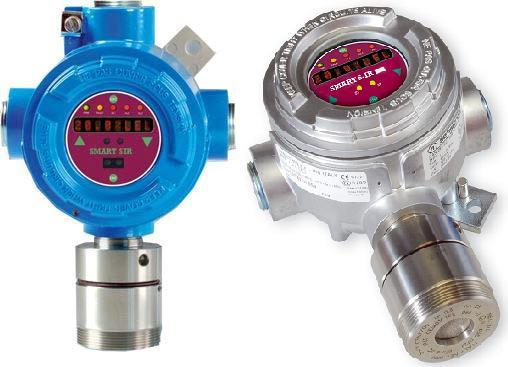

SMART SIR 气体探测器采用高性能的双传感器来测量可燃气体。
8位带背景光显示、5个针对气体浓度读数的LED状态指示灯；具有非侵入式标定功能：无需开盖，就可以在非安全区域，通过磁棒或者无线遥控器（开发中），对SMART SIR探测器进行容易的、精确的标定。
SMART SIR 专用于催化原理传感器可能会中毒的恶劣场合，工业级红外传感器不易中毒，因此给予探测器更高的精度和更长的寿命。探测器具有SIL3等级软件认证和SIL2等级硬件认。
SMART SIR 特点:
· 3线4-20 mA单输出和3继电器输出. 可选 HART 通讯接口。
· RS485串口通讯Modbus协议
· 无需断电的热拔插传感器功能
· 传感器寿命到期指示功能
· NDIR 7 管脚可选 (OEM 客户定制型)
· ATEX II2G (用可选适配器可达GD等级) 和 SIL 2 (3) 认证
(EN50402 / EN61508 )
技术指标：
|
|
SSS |
SIR |
|
传感器选择 |
|
|
|
测量范围 |
可燃气：% LEL, 毒气：ppm ,
O2和CO2：% Vol, CH4：%vol |
可燃气：% LEL， % Vol. |
|
供电电压 |
12-24Vdc -20% +15% |
|
24 Vdc时的功耗 |
催化: 100 mA (平均); 160 mA (大)
电化学： 70 mA (平均); 130 mA (大)
红外: 110 mA (平均);160 mA (大) |
160 mA 小
|
|
可视指示 |
6个 LED指示灯: 电源 (绿), 故障 (绿), 报警1、报警2、报警3 (红), D1 (黄) (RS485 指示) |
7个 LED指示灯: 电源 (绿), 故障 (绿), 报警1、报警2、报警3 (红), D1 (黄) (传感器1/RS485 指示) 和 D2 (绿/ 传感器 2) |
|
显示特性 |
点阵式8个字符数显, 4,5 mm高, 2,5 mm 宽 |
|
比例模拟输出 |
1 x 4-20 mA (300 Ω大; 200 Ω 典型); 可选 Hart调制解调器 |
|
比例串行输出 |
|
|
继电器输出 |
3个无张力切换继电器，触点容量 24V-1A |
|
分辨率 |
满量程的0,5% |
|
预热时间 |
2 分钟 |
|
稳定时间 |
60 分钟后标定 |
|
存储温度 |
-25°C ÷ +60°C |
|
工作温度 |
-40°C ÷ +60°C (根据要求可以到+65°C or 75°C) 电化学： -20°C ÷ +50°C |
|
相对湿度 |
20-90% RH / 40°C (根据要求可以：5-95% RH 非凝结) |
|
IP 等级 |
IP 65 |
|
壳体材质 |
铝 或 316不锈钢 |
|
电缆输入口尺寸 |
2 x ¾” NPT 或 M25 |
|
工作压力范围 |
90-110 KPa |
|
大允许风速 |
6 m/s |
|
重量 |
2500 g (大) |
2000 g (大壳体); 1200 g (小壳体) |
|
尺寸(大约) |
小壳体 : L. 130 H. 180 D. 90 mm
大壳体: L. 145 H.190 D.130 mm |
|
安装方向 |
探测器的探头永远朝下安装 |
|
探测器认证 (ESR) |
ATEX CESI 01ATEX053 |
|
传感探头认证 (ESR) |
ATEX CESI 01ATEX066U |
|
EMC电磁兼容性 参考标准
(待定) |
EN 50270: 2006
EN 61000-6-3: 2007 |
|
安全完整性等级 |
SIL 2 (SIL 3软件) |
探测器主要指标，根据传感器类型而不同
|
|
催化S4XXX 系列 |
|
|
SIR 混合输出
S3XXX 系列 |
|
|
CH4 |
其他气体 |
CH4
|
其他气体 |
CO |
H2S |
CH4 |
其他气体 |
|
精度 |
±2% FS |
±2,5%FS |
±2% FS |
±2% FS |
±1% FS |
±2% FS |
±2% FS |
±2% FS |
|
重复性 |
±2% FS |
±5% FS |
±5% FS |
±5% FS |
±3% FS |
±5% FS |
±2% FS |
±5% FS |
|
响应时间(t90)* |
< 9秒 |
< 20秒 |
< 25秒 |
< 60秒 |
< 60秒 |
< 60秒 |
< 9秒 |
< 20秒 |
|
传感探头材质 |
316不锈钢 |
