意大利森斯特GALILEO SMS 256通道气体报警控制器
按照SIL(安全完整性标准)要求设计这一多功能气体 控制器,符合欧标EN50402功能安全标准。
EN50402特指用于探测和测量易燃或 有毒气体(或蒸汽)或 氧气的电器,对 固定式气体探测系统的功能安全性提出了要求。
功能安全性的目的在于监督和管理系统在故障情况下的运行。当定义系统结构时,必须将所有在系统任何部位可能发生的失效类型都考虑进去。
控制器主板配有2个功能强大的微处理器,它们之间互相通讯所监控的数据,以保证在任何一个微处理器失效时,另一个能完成所有主板功能。
全面自检功能可以探测和找到故障位置。极大的灵活性和高可靠性,使其可以接4-20mA和RS485输出的SMART3气体探测器。
系统的每个模块都有冗余配置,通过冗余的闭环总线与远程输入/输出模块进行通讯,使得系统完全满足EN50402的功能安全要求,达到SIL3等级。
GALILEO SIL MULTISYSTEM由一个控制主机,以及与之连接、数量可选的模拟输入模块(AIM)、回路模块和继电器模块组成。参见下一页的系统框图。
系统通过 2条 RS485闭路总线,可连接以下内容:
■多256 个气体探测器,用以下方式连接:
■可寻址式气体探测器 SMART 3通过有32个地址的回路模块连接;
■模拟 4-20 mA探测器通过有 8个模拟输入的模块连接;
■多520 个继电器输出如下连接:
■ 512个可编程输出在继电器输出模块上得到( 8-16继电器模块,分别为基本型和扩展型);

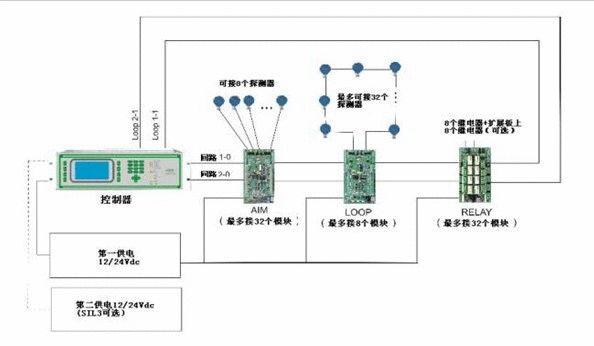

应用接线图:
技术指标:
外壳 |
19” 3U (HE) 机架 |
输入 |
多可接256 个气体探测器,用以下方式连接:
■模拟4-20 mA探测器通过有8个模拟输入的模块连接;
■可寻址式气体探测器 SMART 3G通过有32个地址的回路模块连接; |
输出 |
520 个继电器输出如下连接:
■ 512个可编程输出在继电器输出模块上得到( 8-16集电 器模块,分别为基本型和扩展型)
|
继电器触点容量 |
16A 250 Vac (远程继电器模块); 6A 25 Vac ( 控制器内部继电器) |
串口 |
2 x RS485 + 1 x RS232(连接计算机) |
供电 |
24 Vdc ±10% |
功耗 |
高 10VA |
显示 |
Graphic Liquid Crystal Display (LCD)图解式液晶显示 |
LED可视指示 |
前面板 11*2行 LED |
温度 |
工作温度 0-40°C 存储温度-20 / +60°C |
相对湿度 |
工作相对湿度 15-85% 存储相对湿度 5-85%(非凝结) | |
